Volkswagen Touran Reparaturanleitung :: ABS Mark 60 (ABS/EDS/ASR/ESP) bis KW 22/08

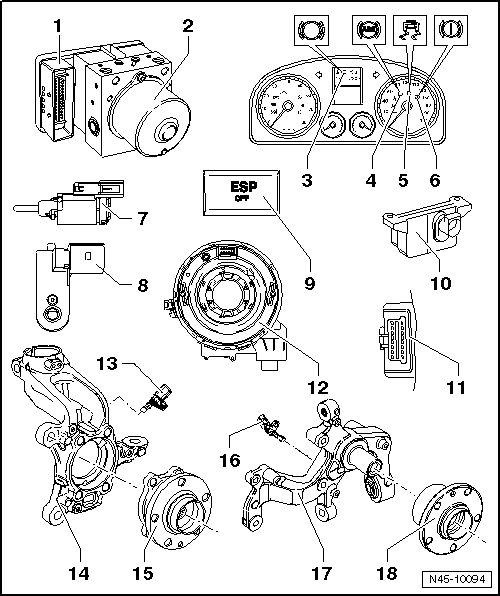

ABS Mark 60 (ABS/EDS/ASR/ESP) bis KW 22/08

1 -  Steuergerät für ABS -J104-
Einbauort: an der im Motorraum rechts.
Steckverbindung nicht vor erfolgter Eigendiagnose trennen. Vor dem Trennen der Steckverbindung die Zündung ausschalten.
aus- und einbauen → Kapitel
2 -  Hydraulikeinheit für ABS -N55-
Einbauort: im Motorraum rechts
Die Hydraulikeinheit für ABS -N55- besteht aus den Komponenten:
Hydraulikpumpe für ABS -V64-
Bremsdruckgeber -G201-
Ventilblock (beinhaltet die Ein-/Auslaßventile)
Hydraulikpumpe für ABS -V64- und Ventilblock dürfen nicht voneinander getrennt werden
aus- und einbauen → Kapitel
3 -  Kontrollleuchte für Bremsbelag -K32-
Einbauort: im Schalttafeleinsatz
Funktion: → Kapitel
4 -  Kontrollleuchte für ABS -K47-
Einbauort: im Schalttafeleinsatz
Funktion: → Kapitel
5 -  Kontrollleuchte für ESP und ASR -K155-
Nur bei Fahrzeugen mit ABS/EDS/ASR/ESP
Einbauort: im Schalttafeleinsatz
Funktion: → Kapitel
6 -  Kontrollleuchte für Bremsanlage -K118-
Einbauort: im Schalttafeleinsatz
Funktion: → Kapitel
7 -  Bremslichtschalter -F- bis KW 45/05
inklusive Bremspedalschalter -F47-
Einbauort: am Bremspedal
aus- und einbauen → Kapitel
8 -  Bremslichtschalter -F- ab KW 45/05
inklusive Bremspedalschalter -F47-
Einbauort: am Hauptbremszylinder
aus- und einbauen → Kapitel
9 -  Taster für ASR und ESP -E256-
Nur bei Fahrzeugen mit ABS/EDS/ASR/ESP
Einbauort: in der Mittelkonsole
10 -  Sensoreinheit für ESP -G419-
Nur bei Fahrzeugen mit ABS/EDS/ASR/ESP
hinter dem Handschuhkasten
Kombinierter Querbeschleunigungsgeber -G200-, Drehratengeber -G202- und Längsbeschleunigungsgeber -G251-
in einem Gehäuse zusammengefasst
aus- und einbauen → Kapitel
11 -  Diagnoseanschluss
Einbauort: Abdeckung Fußraum Fahrerseite
12 -  Lenkwinkelgeber -G85-
Einbauort: auf der Lenksäule zwischen Lenkrad und dem Lenkstockschalter.
aus- und einbauen → Kapitel
13 -  Drehzahlfühler vorn
aus- und einbauen → Kapitel
14 -  Radlagergehäuse
15 -  Radlager/Radnabeneinheit
der Sensorring für das ABS ist im Radlager eingebaut
16 -  Drehzahlfühler hinten
Abbildung für Frontantrieb
aus- und einbauen → Kapitel
17 -  Radlagergehäuse
Abbildung für Frontantrieb
18 -  Radlager/Radnabeneinheit
Abbildung für Frontantrieb
der Sensorring für das ABS ist im Radlager eingebaut
