Volkswagen Touran Reparaturanleitung :: Abgastemperaturgeber 3, - G495- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

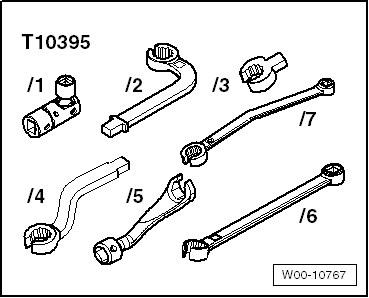

Werkzeugsatz SW 17 -T10395-
  Abgastemperaturgeber 3, - G495- aus- und einbauen
Drehmomentschlüssel -V.A.G 1331-
Ausbauen
Lambdasonde -G39- ausbauen → Kapitel.

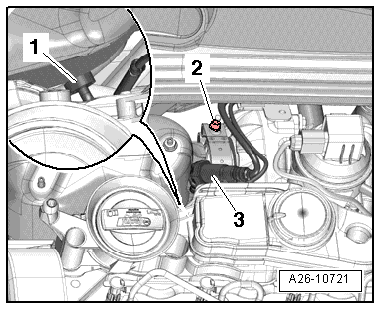

Elektrische Steckverbindung -1- für Abgastemperaturgeber 3 -G495- trennen und elektrische Leitung frei legen.
  Abgastemperaturgeber 3, - G495- aus- und einbauen
Abgastemperaturgeber 3 -G495--Pos. 1- mit einem Werkzeug aus dem Werkzeugsatz SW 17 -T10395- herausschrauben.
  Hinweis

-Pos. 2, 3- nicht beachten.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:
  Hinweis

Bringen Sie alle Kabelbinder beim Einbau wieder an der gleichen Stelle an.

Vorsicht!
Funktionsstörungen durch lose Abgastemperaturgeber.
Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. Sie dürfen NICHT zusätzlich mit Heißschraubenpaste bestrichen werden und müssen zwingend mit dem angegebenen Anzugsdrehmoment festgezogen werden.
  Abgastemperaturgeber 3, - G495- aus- und einbauen

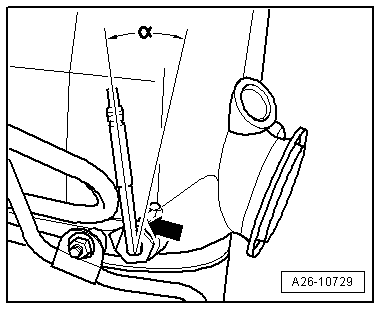

Einbaulage des Temperaturgebers -G495--Pos. 1-:
Abgewinkeltes Ende zur Fahrzeugseite links.
Winkel -α- zur Markierung -Pfeil- = etwa 17.

ACHTUNG!

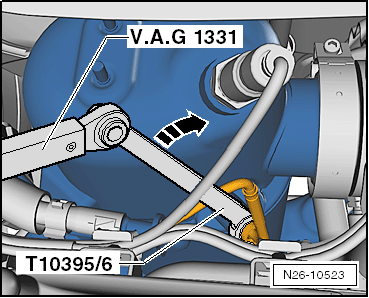

Die Einstellung des Drehmomentschlüssel -V.A.G 1331- muss in diesem Fall 29 Nm betragen.
Durch die Verlängerung des Drehmomentschlüssel -V.A.G 1331- mit Schlüssel aus Werkzeugsatz -T10395/6- wird das richtige Drehmoment von 45 Nm erreicht.
  Abgastemperaturgeber 3, - G495- aus- und einbauen
Den Abgastemperaturgeber 1 -G 495- von Hand eindrehen.
Anschließend mit dem Drehmomentschlüssel -V.A.G 1331- zusammen mit dem Schlüssel aus Werkzeugsatz -T10395/6- auf Anzugsdrehmoment bringen.
  Abgastemperaturgeber 3, - G495- aus- und einbauen
