Volkswagen Touran Reparaturanleitung :: Abgasanlage trennen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgasrohre/Schalldämpfer / Abgasanlage trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

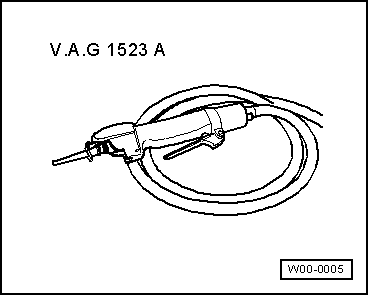

Karosseriesäge z. B. -V.A.G 1523 A-

oder

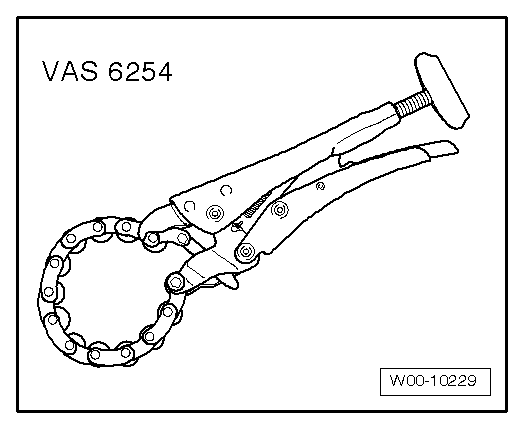

Kettenrohrabschneider -VAS 6254-

Schutzbrille

Arbeitsablauf

Zum Trennen des Abgasrohrs und Schalldämpfers ist im Abgasrohr eine Trennstelle vorgesehen, die mit Vertiefungen gekennzeichnet ist.

ACHTUNG!

Schutzbrille tragen.

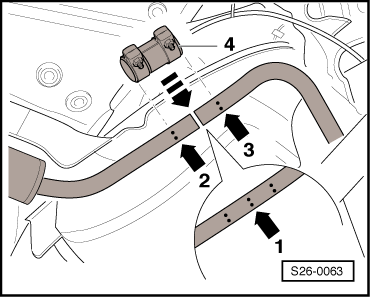

-	Abgasrohr an der Trennstelle -Pfeil 1- mit Karosseriesäge rechtwinklig trennen.

-	Doppelschelle -4- beim Einbau an den seitlichen Markierungen -Pfeil 2- und -Pfeil 3- positionieren.

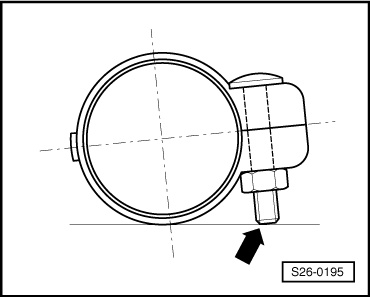

-	Doppelschelle so einbauen, dass die Schraubenenden nicht über die Unterkante der Doppelschelle hinausragen.

Die Verschraubung zeigt nach rechts.

-	Verschraubungen der Doppelschelle gleichmäßig mit 23 Nm anziehen.

Vor dem Anziehen, die Abgasanlage in kaltem Zustand spannungsfrei einrichten → Kapitel.
