Volkswagen Touran Reparaturanleitung :: Übertotpunktfeder bei eingebautem Lagerbock aus- und einbauen

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Kupplung, Betätigung / Kupplungsbetätigung in Stand setzen / Übertotpunktfeder bei eingebautem Lagerbock aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

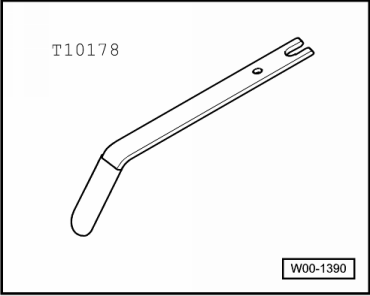

Entriegelungswerkzeug -T10178-

Übertotpunktfeder bei eingebautem Lagerbock aus- und einbauen

Ausbauen

-	Ablagefach und Abdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

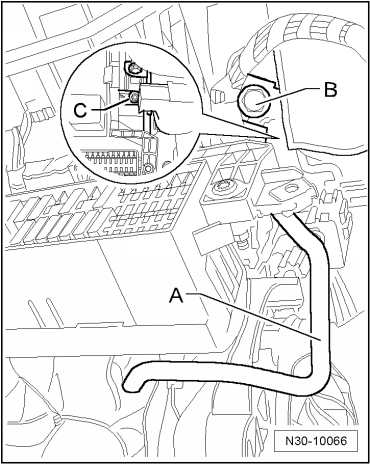

-	Bauen Sie die Crashstrebe -A- aus, dazu Schraube -B- herausdrehen und Schraube -C- lösen.

Linkslenker

-	Sicherungshalter und Relaisträger abschrauben und an der Schalttafel festbinden → Elektrische Anlage; Rep.-Gr.97.

-	Bauen Sie den Halter für den Relaisträger, das Bordnetzsteuergerät -J519- und den Sicherungshalter aus. → Elektrische Anlage; Rep.-Gr.97

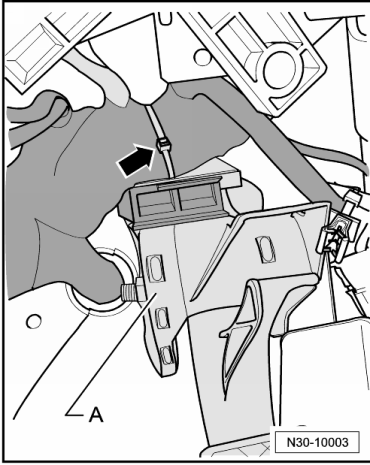

-	Für den Ausbau der Übertotpunktfeder vom Lagerbock -A- Kabelbinder -Pfeil- vorsichtig durchtrennen.

Fortsetzung für alle

-	Bauen Sie das Kreuzgelenk der Lenksäule vom Lenkgetriebe ab. → Rep.-Gr.48

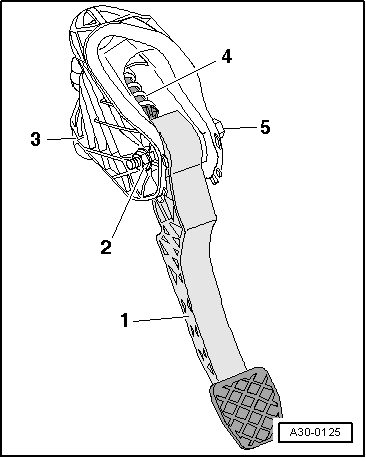

-	Schrauben Sie das Kupplungspedal -1- vom Lagerbock -3- ab, dazu Mutter -2- herausdrehen und Schraube -5- herausziehen.

Hinweis

Das Kupplungspedal bleibt an der Betätigungsstange des Geberzylinders eingehängt.

-	Schwenken Sie das Kupplungspedal etwas nach unten und nehmen Sie die Übertotpunktfeder -4- aus dem Lagerbock heraus.

Einbauen

Hinweis

Selbstsichernde Mutter ersetzen.

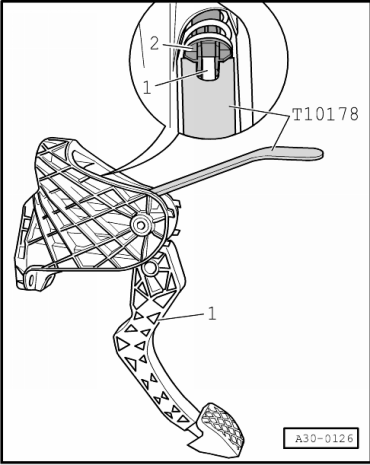

-	Legen Sie die Übertotpunktfeder von oben in den Lagerbock ein und halten Sie dabei das Federende mit dem Entriegelungswerkzeug -T10178- in Einbaulage.

-	Lagerzapfen des Kupplungspedals in die Lagerpfanne der Übertotpunktfeder einlegen.

-	Kupplungspedal etwas andrücken, Schraube durchschieben und selbstsichernde Mutter festziehen.

-	Bauen Sie das Kreuzgelenk der Lenksäule an das Lenkgetriebe an. → Rep.-Gr.48

-	Bauen Sie die Crashstrebe -A- ein, (Schraube -B- und Schraube -C-).

-	Bauen Sie die Abdeckung und das Ablagefach Fahrerseite ein → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Grundeinstellung für Lenkwinkelgeber -G85- mit Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051 A- durchführen.

Anzugsdrehmomente

Bauteil

Kupplungspedal an Lagerbock

Selbstsichernde Mutter ersetzen

Crashstrebe

Schraube M 8 = 20 Schraube M 6 = 5

Schraube für Crashstrebe an Lagerbock/Lenksäule ersetzen
