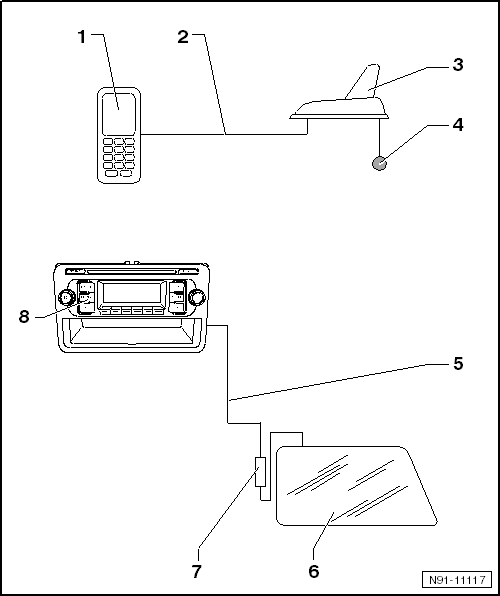

Übersicht über die Antennenanlage in Verbindung mit den Radiogeräten

1 -  Mobilfunktelefon -R54-
2 -  Antennenleitung von der Telefonanlage zur Dachantenne
3 -  Antenne für Telefon, Navigationssystem, Standheizung -R66-
eingebaut auf dem Dach hinten
Dachantenne aus- und einbauen → Kapitel
4 -  Anschluss für Fernbedienung Standheizung
5 -  Antennenleitung vom Radiogerät zur Antenne in Seitenscheibe hinten rechts
6 -  Antenne in Seitenscheibe hinten rechts
mit Antennendrähten für Radioempfang AM/FM
7 -  Antennenverstärker -R24-
aus- und einbauen → Kapitel
8 -  Radio -R-
RCD 210 oder RCD 300 ►08.2003
