Hinweis

Je nach Ausstattungsvariante sind nicht alle Taster belegt.

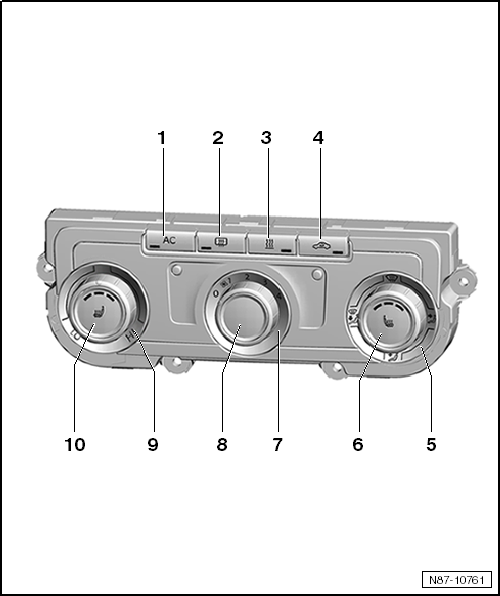

Übersicht Bedienungs- und Anzeigeeinheit, elektrisch manuell geregelte Klimaanlage ab KW 45/2010 bis KW 44/2011

1 -	Taster für AC

Ist die Taste AC deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt.

2 -	Taster für Heckscheibenheizung

Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.

3 -	Taster Sofortheiztaste -E537- oder Frontscheibenheizung

je nach Ausstattung

4 -	Taster für Umluftbetrieb

Durch Drücken der Taster wird auf Umluftbetrieb geschaltet und das Eindringen verunreinigter Luft in den Innenraum verhindert.

5 -	Drehknopf zur Einstellung der Luftverteilung

6 -	Taster - Sitzheizung rechts

Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.

Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.

7 -	Anzeige der Gebläsestufe

8 -	Drehknopf zur Einstellung der Gebläsestufe

links: Gebläsestufe verringern

rechts: Gebläsestufe erhöhen

9 -	Drehknopf zur Temperatureinstellung

links: Temperatur verringern

rechts: Temperatur erhöhen

10 -	Taster - Sitzheizung links

Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.

Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
