Volkswagen Touran Reparaturanleitung :: Ölfiltergehäuse aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

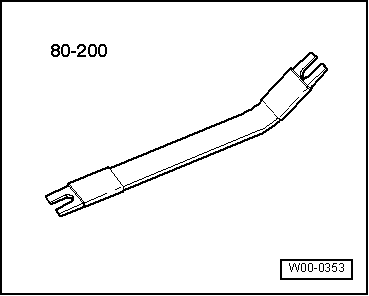

Abdrückhebel -80 - 200-
  Ölfiltergehäuse aus- und einbauen

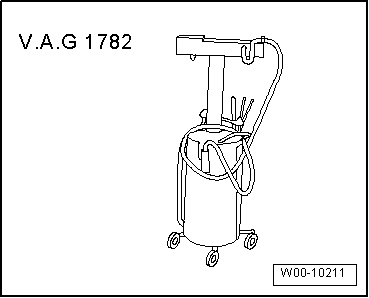

Altölauffang- und -Absauggerät -V.A.G 1782-
  Ölfiltergehäuse aus- und einbauen

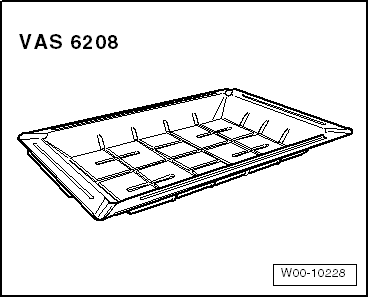

Auffangwanne für Werkstattkräne -VAS 6208-
  Ölfiltergehäuse aus- und einbauen

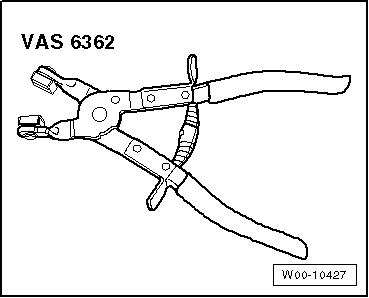

Schlauchschellenzange -VAS 6362-
Ausbauen
Motorabdeckung ausbauen → Kapitel.
Golf, Golf Plus, Passat
Luftfiltergehäuse ausbauen → Kapitel.
Luftführungshutze ausbauen → Kapitel.
Polo
Luftführungshutze ausbauen .
Weiter alle Fahrzeuge
Kühlmittel ablassen → Kapitel.
  Ölfiltergehäuse aus- und einbauen

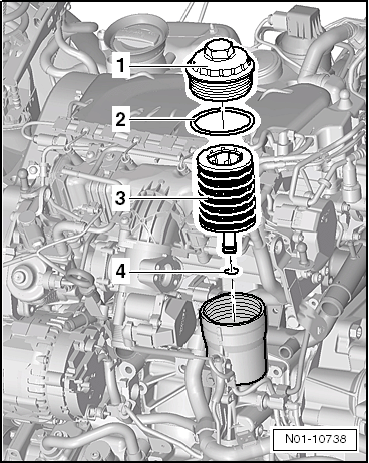

Ölfiltereinsatz ausbauen.
  Ölfiltergehäuse aus- und einbauen

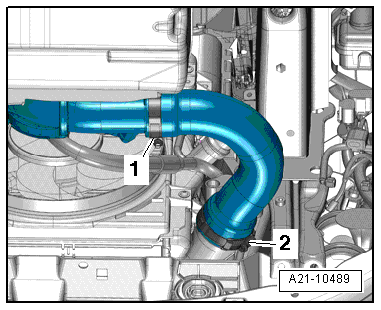

Luftführungsschlauch ausbauen, dazu Schlauchschellen -1- und -2- lösen.
  Ölfiltergehäuse aus- und einbauen

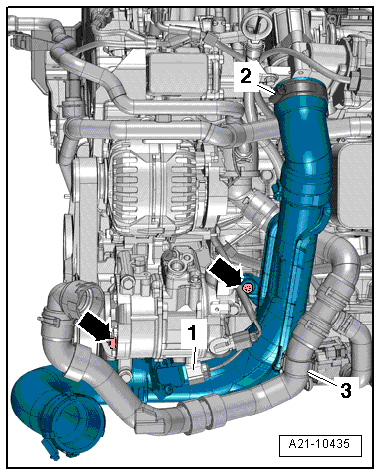

Schrauben -Pfeile- herausdrehen.
Kühlmittelschlauch -3- frei legen.
Schlauchschelle -2- lösen.
Elektrische Steckverbindung -1- am Ladedruckgeber -G31-/ Ansauglufttemperaturgeber -G42- trennen und Ladeluftrohr rechts abnehmen.
  Ölfiltergehäuse aus- und einbauen

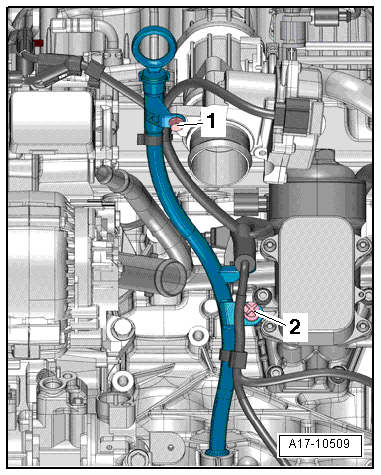

Ölmessstab ein Stück herausziehen, Schraube -1- herausdrehen.
Clip -2- mit Abdrückhebel -80 - 200- abdrücken.
Führungsrohr für Ölmessstab nach oben aus dem Zylinderblock herausziehen und zur Seite drücken.
  Ölfiltergehäuse aus- und einbauen
Auffangwanne für Werkstattkräne -VAS 6208- unter die Trennstelle stellen.
Kühlmittelschlauch abbauen, dazu Schlauchschelle -1- lösen.
Altölauffang- und -Absauggerät -V.A.G 1782- unter den Motor stellen.

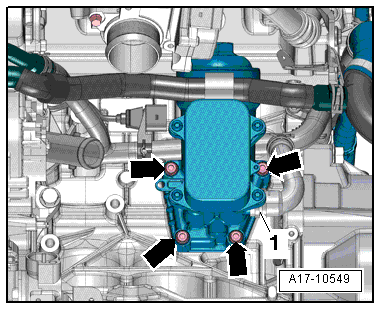

Schrauben -Pfeile- herausdrehen, Ölfilterhalter mit Motorölkühler abnehmen.
Einbauen
Anzugsdrehmomente → Kapitel.
Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:
  Hinweis

Ersetzen Sie die Dichtungen, Dichtringe und O-Ringe.
Schlauchstutzen sowie Luftführungsrohre und -Schläuche müssen vor dem Montieren frei von Öl und Fett sein.
Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).
Ölfiltereinsatz einbauen, Motoröl auffüllen und Ölstand prüfen → Kapitel.
Kühlmittel auffüllen oder wechseln, falls der Motorölkühler ersetzt wurde → Kapitel.
