Volkswagen Touran Reparaturanleitung :: 7 J x 17

  Hinweis

Immer die Räder/Reifen-Zuordnungen zu den jeweiligen Motorisierungen beachten, die in der Übersichts-Tabelle aufgeführt sind.
Erklärung der Angaben auf den Scheibenrädern: → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44
Anzugsdrehmomente für Radschrauben: → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44
Lochkreisdurchmesser: 112 mm
Anzahl der Radschraubenlöcher: 5

  Vorsicht!

Nur unter folgenden Bedingungen ist die Montage der 7 J x 17-Räder möglich:
Für Fahrzeuge bis Typgenehmigungsnummer e1*2001/116*0211*22
Es muss ein Sportfahrwerk im Fahrzeug verbaut sein. Die entsprechende PR-Nummer für das Fahrwerk steht hier: → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44
Zusätzlich müssen Radhausverbreiterungen (FLAPS) → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44 verbaut sein → Elektronischer Ersatzteilkatalog "ETKA".
Für Fahrzeuge ab Typgenehmigungsnummer e1*2001/116*0211*23
Es müssen Radhausverbreiterungen (FLAPS) → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44 verbaut sein → Elektronischer Ersatzteilkatalog "ETKA".

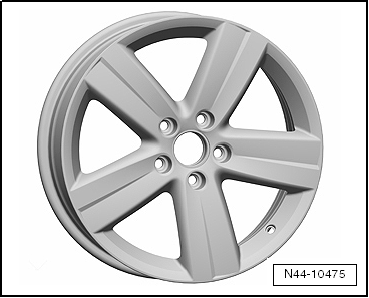

1T0 601 025 F - Aluminiumfelge "NARDO"
Folgende Bedingungen sind zu beachten → Anker!
Nur für Fahrzeuge bis maximal zulässige Achslast von 1230 kg, im Anhängebetrieb bis 1250 kg
  7 J x 17
Größe: 7 J x 17
Einpresstiefe (ET) in mm: 47
Radlast in kg: 615

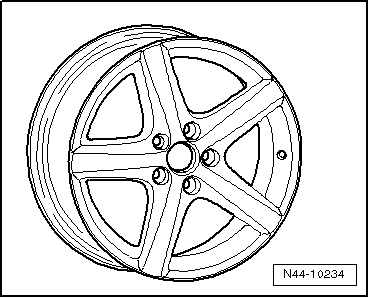

1T0 601 025 H - Aluminiumfelge "AVIGNON"
Folgende Bedingungen sind zu beachten → Anker!
  7 J x 17
Größe: 7 J x 17
Einpresstiefe (ET) in mm: 47
Radlast in kg: 630

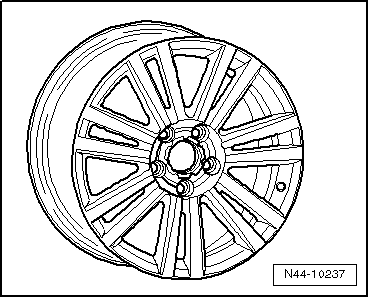

1T0 601 025 T, 1T0 601 025 AA - Aluminiumfelge "OAKLAND"
Folgende Bedingungen sind zu beachten → Anker!
Nur für Fahrzeuge bis maximal zulässige Achslast von 1230 kg, im Anhängebetrieb bis 1250 kg
  7 J x 17
Größe: 7 J x 17
Einpresstiefe (ET) in mm: 47
Radlast in kg: 615
